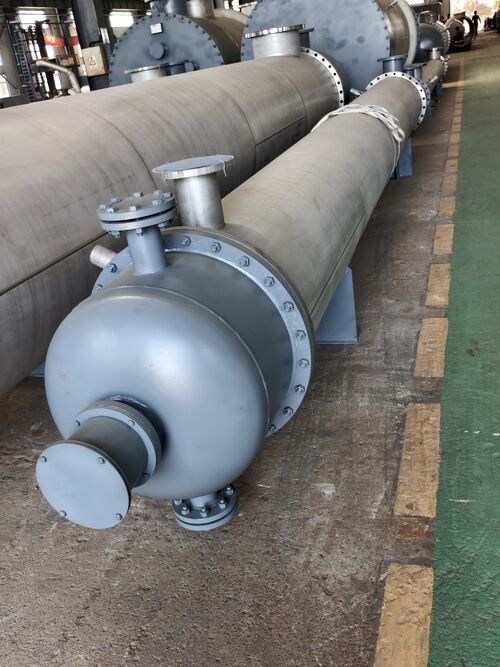

F=390 İkinci Asit Soğutucu

Süreç parametreleri

Proje.

Tasarım parametreleri

Performans parametreleri

Kabuk Yan taraf

Tüp Yan taraf

Kabuk Yan taraf

Tüp Yan taraf

      MEDBen...UM

Sıvının adı

Sülfürik Asit96%

Soğutma suyu

Sülfürik Asit96%

Soğutma suyu

Sıcaklık (İçe giriş) °C

80

33

80

33

Sıcaklık (çıkış) °C

66

43

66

42.984

Sıvı Kg/h

1599400

1599400

810000

yoğunluk (içeri/dışarı) Kg/m3

1810

1000

1810

1000

Viskozite (içiş/çıkış noktası) (cp)

7.9

0.76

7.9

0.76

Giriş basıncı Mpa

0.5

0.4

0.5

0.4

Basınç düşüyor. Mpa

≤0.07

≤0.06

0.07

0.003

PERFO.RMANCE

Isı değişimi miktarı W

- Evet.9360932.8

Akış Hızı m/s

0.596

0.787

Sıcaklık aktarımı alanı zenginlik katsayısı

1.1

Isı aktarım katsayısıW/m2 °C

745.986

Isı aktarım alanı m2

390

    MATERBen...AL

Türü

Kabuk ve tüp

Akış biçimi

Karşı akım akışı

Mühürleme formu

Asit tarafında kaynak bağlantısı, su tarafında flens bağlantısı

Malzemeler ve Özellikler

Kabuk

304L   δ=10

Isı aktarma tüpü

316L    Φ19- Evet.2.0- Evet.6000

Tüp yaprağı

304L   δ=55

Baffle geçiş

304L   δ=10

başı

Q235-B  δ=12

Flanş standardı

Kabuk tarafı

Tüp Yarı

HG/T20615-2009  sınıf150 RF

HG/T20615-2009  sınıf150 RF

Boyut

Φ1300- Evet.6594
