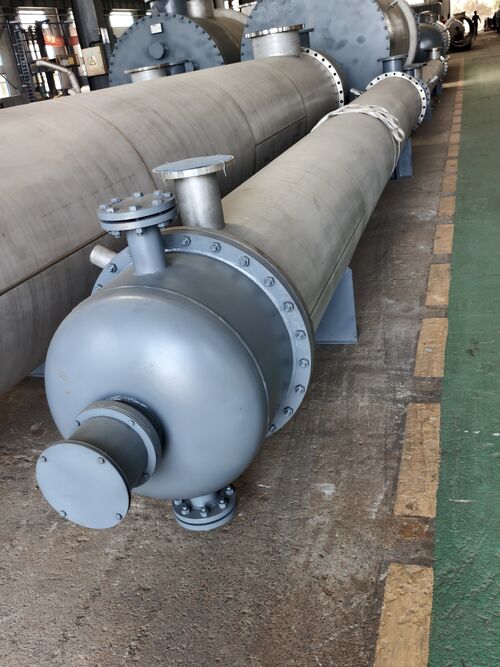

F=390 Tweede zuurkoeler

Procesparameters

Project

Ontwerpparameters

Prestatieparameters

Schaal Zijde

Buis Zijde

Schaal Zijde

Buis Zijde

      MEDIUM

Vloeistofnaam

Zwavelzuur 96%

Koelwater

Zwavelzuur 96%

Koelwater

Temperatuur (inlaat)  ℃

80

33

80

33

Temperatuur (uitlaat)℃

66

43

66

42.984

Vloeistof Kg/u

1599400

1599400

810000

Dichtheid (inlaat/uitlaat) Kg/m3

1810

1000

1810

1000

Viscositeit (inlaat/uitlaat) (cp)

7.9

0.76

7.9

0.76

Inlaatdruk Mpa

0.5

0.4

0.5

0.4

Drukval, Mpa

≤0.07

≤0.06

0.07

0.003

PERFORMANCE

Afgenomen warmtehoeveelheid W

～9360932.8

Debiet m/s

0.596

0.787

Warmteoverdrachtsoppervlak affluente coëfficiënt

1.1

Warmteoverdrachtscoëfficiënt W/m2 ℃

745.986

Warmteoverdrachtsoppervlak m2

390

    MATERIAL

Type

buis- en mantelscheider

Stromingsvorm

tegengestroomde stroming

Afdichtingsvorm

lasverbinding aan zuurzijde, flensverbinding aan waterzijde

Materialen en specificaties

Schaal

304L    δ= 10

Warmteoverdrachtsbuis

316L    Φ19×2.0×6000

Buisplaat

304L    δ= 55

Baffle-crossing

304L    δ= 10

kop

Q235-B  δ= 12

Flensstandaard

Schaalzijde

Buiszijde

HG/T20615-2009  klasse150 RF

HG/T20615-2009  klasse150 RF

Grootte

Φ1300×6594
