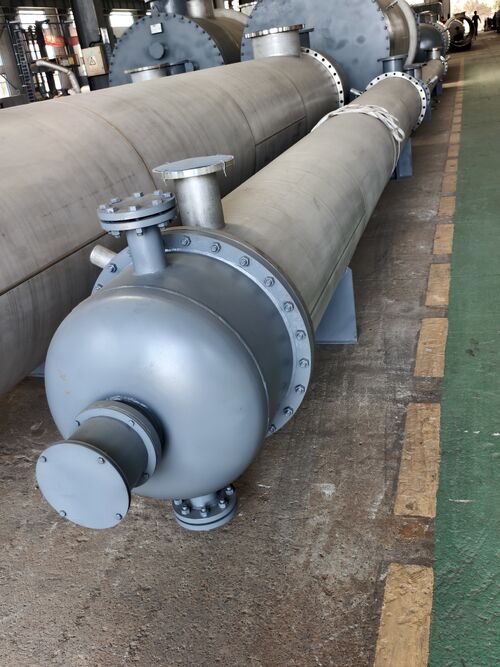

F=390 Pendingin Asam Kedua

Parameter proses

Proyek

Parameter desain

Parameter kinerja

Kerang Sisi

Tabung Sisi

Kerang Sisi

Tabung Sisi

      MEDAkuUM

Nama cairan

Asam sulfat96%

Air pendingin

Asam sulfat96%

Air pendingin

Suhu (Inlet) °C

80

33

80

33

Suhu (Outlet)°C

66

43

66

42.984

Cairan Kg/h

1599400

1599400

810000

Densitas (masuk/keluar) Kg/m3

1810

1000

1810

1000

Viskositas (inlet/outlet) (cp)

7.9

0.76

7.9

0.76

Tekanan masuk MPa

0.5

0.4

0.5

0.4

Penurunan tekanan, MPa

≤ 0.07

≤ 0.06

0.07

0.003

PERFORMANCE

Jumlah pertukaran panas W

️9360932.8

Tingkat aliran m/s

0.596

0.787

Koefisien luas transfer panas

1.1

Koefisien transfer panasW/m2 °C

745.986

Daerah transfer panas m2

390

    MATERAkuAL

Jenis

Kerang dan tabung

Bentuk aliran

aliran arus lawan

Bentuk penyegelan

sambungan las di sisi asam, sambungan flange di sisi air

Bahan dan spesifikasi

Kerang

304L   δ=10

Tabung transfer panas

316L    Φ19×2.0×6000

Lembar tabung

304L   δ=55

Baffle crossing

304L   δ=10

kepala

Q235-B  δ=12

Standar flange

Sisi Kerang

Sisi tabung

HG/T20615-2009  kelas 150 RF

HG/T20615-2009  kelas 150 RF

Ukuran

Φ1300×6594
