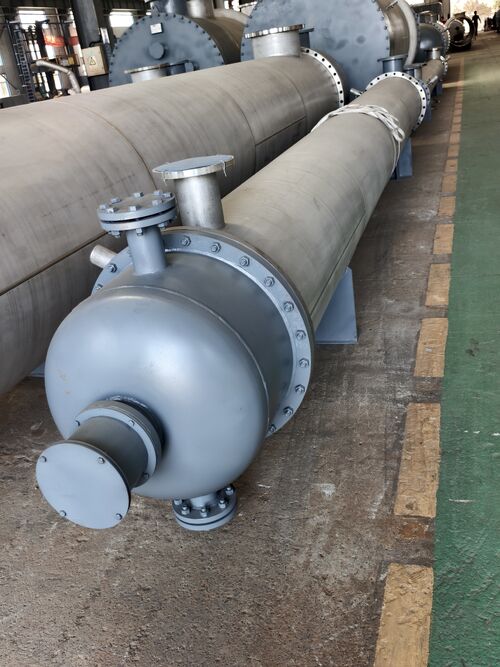

F=390 Segundo enfriador ácido

Parámetros del proceso

Proyecto

Parámetros de diseño

Parámetros de rendimiento

Conchas El lado

El tubo El lado

Conchas El lado

El tubo El lado

      M.- ¿ Por qué?DYo...- ¿ Qué?M.

Nombre del fluido

Ácido sulfúrico96%

Agua de refrigeración

Ácido sulfúrico96%

Agua de refrigeración

Temperatura (entrada) °C

80

33

80

33

Temperatura (salidas) °C

66

43

66

42.984

Kg de líquido por hora

1599400

1599400

810000

Densidad (entrada/salida) Kg/m3

1810

1000

1810

1000

Viscosidad ((entrada/salida) ((cp)

7.9

0.76

7.9

0.76

Presión de entrada En el caso de las

0.5

0.4

0.5

0.4

Caída de la presión. En el caso de las

≤ 007

≤ 006

0.07

0.003

P- ¿ Por qué?RF: el precio¿ Qué?RM.A. NoNoC. Las- ¿ Por qué?

Cantidad intercambiada de calor No

¿Qué quieres decir?9360932.8

Tasa de flujo el número de unidades

0.596

0.787

Coeficiente abundante de la superficie de transferencia de calor

1.1

Coeficiente de transferencia de calorW/m2 °C

745.986

Área de transferencia de calor En m2

390

    M.A. NoT.- ¿ Por qué?RYo...A. No- ¿ Qué?

Tipo de producto

concha y tubo

La forma del flujo

flujo de contracorriente

Formulario de sellado

conexión de soldadura en el lado ácido, conexión de brida en el lado acuático

Materiales y las especificaciones

Conchas

Las demás:   D =10

Tubo de transferencia de calor

Las demás:    F19×2.0×6000

Hoja de tubería

Las demás:   D =55

Cruce de deslizamiento

Las demás:   D =10

cabeza

No se pueden utilizar.  D =12

Estándar de las bridas

Lado de la concha

Lado del tubo

HG/T20615- 2009  clase 150 RF

HG/T20615- 2009  clase 150 RF

Tamaño

Φ1300×6594
