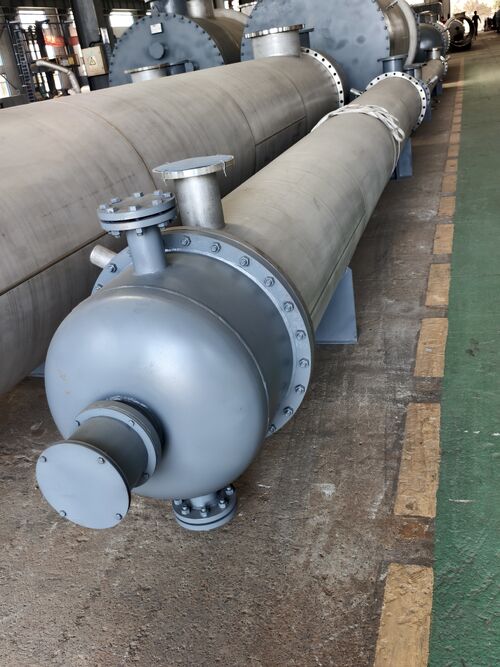

F=390 Zweiter Säure-Kühler

Prozessparameter

Projekt

Konstruktionsparameter

Leistungsparameter

Schale Seite

Schlauch Seite

Schale Seite

Schlauch Seite

      MEDIch...UM

Flüssigkeitsbezeichnung

Schwefelsäure96%

Kühlwasser

Schwefelsäure96%

Kühlwasser

Temperatur (Eingang) °C

80

33

80

33

Temperatur (Auslass) °C

66

43

66

42.984

Flüssig kg/h

1599400

1599400

810000

Dichte (Eingang/Ausgang) Kg/m3

1810

1000

1810

1000

Viskosität (Eingang/Ausgang) (cp)

7.9

0.76

7.9

0.76

Einlassdruck MPa

0.5

0.4

0.5

0.4

Druckverlust, MPa

≤ 007

≤ 006

0.07

0.003

PERFORMEineNCE

Wärmeaustauschmenge W

- Ich weiß.9360932.8

Durchflussrate m/s

0.596

0.787

Wärmeübertragungsfläche

1.1

WärmeübertragungskoeffizientW/m2 °C

745.986

Wärmeübertragungsfläche m2

390

    MEineTERIch...EineL

Typ

Schale und Schlauch

Die Strömungsform

Gegenstromfluss

Versiegelungsformular

Schweißverbindung auf Säure- und Flanschseite

Materialien Spezifikationen

Schale

304L   δ=10

Wärmeübertragungsrohr

316L    Φ19×2.0×6000

Rohrblatt

304L   δ=55

Baffle-Crossing

304L   δ=10

Kopf

Q235-B  δ=12

Flanschstandard

Seite der Schale

Seiten der Röhre

HG/T20615- 2009  Klasse 150 RF

HG/T20615- 2009  Klasse 150 RF

Größe

Φ1300×6594
