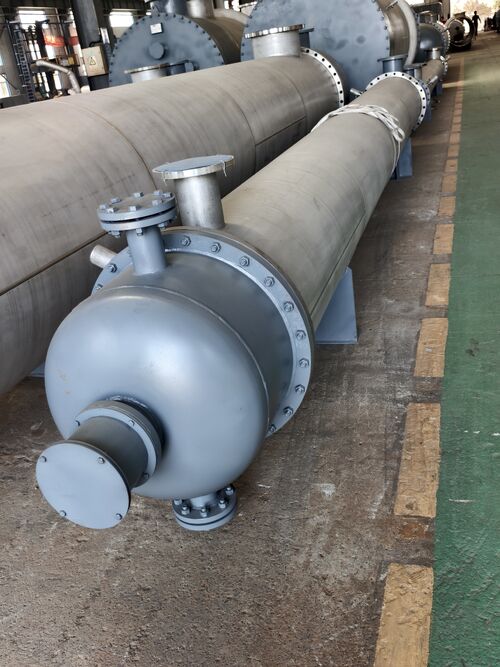

F=390 Drugi chłodnik kwasu

Parametry procesu

Projekt

Parametry projektowe

Parametry wydajności

Skórka Strona

Rurka Strona

Skórka Strona

Rurka Strona

      MEDJa...UM

Nazwa płynu

Kwas siarkowy96%

Woda chłodząca

Kwas siarkowy96%

Woda chłodząca

Temperatura (wjazd) °C

80

33

80

33

Temperatura (wyjście)°C

66

43

66

42.984

Płyn kg/h

1599400

1599400

810000

Gęstość (wjazd/wyjazd) Kg/m3

1810

1000

1810

1000

Wiszkość (wjazd/wyjazd) (cp)

7.9

0.76

7.9

0.76

Ciśnienie wejściowe MPa

0.5

0.4

0.5

0.4

Spadek ciśnienia. MPa

≤ 0.07

≤ 0.06

0.07

0.003

PERFORMANCE

Ilość wymiany ciepła W

/9360932.8

Wpływ m/s

0.596

0.787

Współczynnik obfitości powierzchni przeniesienia ciepła

1.1

Współczynnik przenoszenia ciepłaW/m2 °C

745.986

Obszar przenoszenia ciepła m2

390

    MATERJa...AL

Rodzaj

skórka i rurka

Forma przepływu

przepływ przeciwprądu

Formularz uszczelniający

połączenie spawania po stronie kwasowej, połączenie flans na stronie wodnej

Materiały i specyfikacje

Skórka

304L   δ=10

Rurka przeniesienia ciepła

316L    Φ19×2.0×6000

Tłuszcz

304L   δ=55

Przejazd na skrzyżowanie

304L   δ=10

głowa

Q235-B  δ=12

Standardowa flanka

Strona powłoki

Strona rury

HG/T20615-2009  klasa 150 RF

HG/T20615-2009  klasa 150 RF

Wielkość

Φ1300×6594
