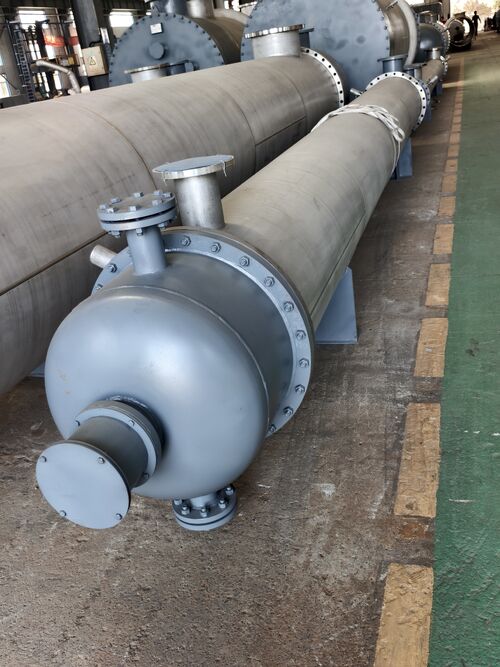

F=390 Segundo resfriador ácido

Parâmetros do processo

Projeto

Parâmetros de projeto

Parâmetros de desempenho

Concha Lado

Tubos Lado

Concha Lado

Tubos Lado

      MEDEu...UM

Nome do fluido

Ácido sulfúrico96%

Água de arrefecimento

Ácido sulfúrico96%

Água de arrefecimento

Temperatura (entrada) °C

80

33

80

33

Temperatura (saída)°C

66

43

66

42.984

Kg líquido/h

1599400

1599400

810000

Densidade ((entrada/saída) Kg/m3

1810

1000

1810

1000

Viscosidade ((entrada/saída) ((cp)

7.9

0.76

7.9

0.76

Pressão de entrada MPa

0.5

0.4

0.5

0.4

Diminuição da pressão. MPa

≤ 0.07

≤ 0.06

0.07

0.003

PERFORMANCE

Quantidade trocada de calor W

- Não.9360932.8

Taxa de fluxo m/s

0.596

0.787

Coeficiente da área de transferência de calor

1.1

Coeficiente de transferência de calorW/m2 °C

745.986

Área de transferência de calor m2

390

    MATEREu...AL

Tipo

Concha e tubo

A forma de fluxo

fluxo contracorrente

Formulário de vedação

ligação de soldagem no lado ácido, ligação de flange no lado de água

Materiais e Especificações

Concha

304L   δ=10

Tubos de transferência de calor

316L    Φ19×2.0×6000

Folha de tubos

304L   δ=55

Passagem de deflexão

304L   δ=10

cabeça

Q235-B  δ=12

Padrão de flange

Lado da concha

Lado do tubo

HG/T20615- 2009  classe 150 RF

HG/T20615- 2009  classe 150 RF

Tamanho

Φ1300×6594
