プロセスのパラメータ |
||||||||
|
プロジェクト |
設計パラメータ |
性能パラメータ |
||||||
|
|
シェル 側 |
トューブ 側 |
シェル 側 |
トューブ 側 |
||||
|
M についてE についてD私はUM について |
液体の名前 |
硫酸96% |
冷却水 |
硫酸96% |
冷却水 |
|||
|
|
温度 (入口) °C |
80 |
33 |
80 |
33 |
|||
|
|
温度 (出口) °C |
66 |
43 |
66 |
42.984 |
|||
|
|
液体kg/h |
1599400 |
|
1599400 |
810000 |
|||
|
|
密度 (入口/出口) kg/m3 |
1810 |
1000 |
1810 |
1000 |
|||
|
|
粘度 (入口/出口) (cp) |
7.9 |
0.76 |
7.9 |
0.76 |
|||
|
|
入口圧 MPa |
0.5 |
0.4 |
0.5 |
0.4 |
|||
|
|
圧力が下がる MPa |
≤0.07 |
≤0.06 |
0.07 |
0.003 |
|||
|
PE についてRF についてオーRM についてA についてNC についてE について |
交換された熱量 W |
|
ほら9360932.8 |
|||||
|
|
流量 m/s |
|
0.596 |
0.787 |
||||
|
|
熱移転面積の濃度係数 |
|
1.1 |
|||||
|
|
熱伝達係数W/m2 °C |
|
745.986 |
|||||
|
|
熱移転面積 m2 |
|
390 |
|||||
|
M についてA についてTE についてR私はA についてL について |

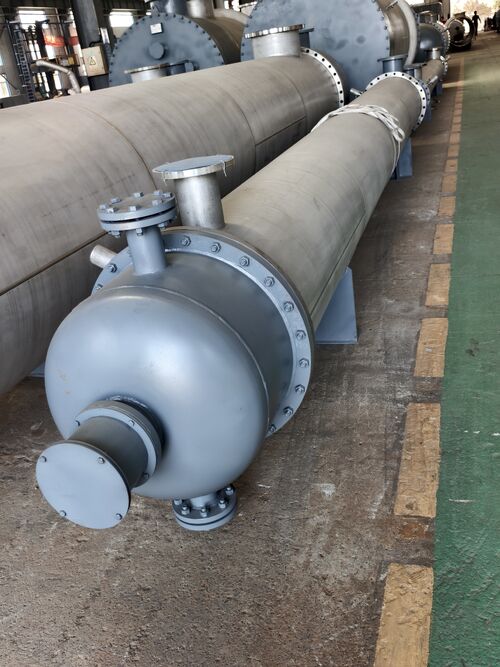

タイプ |
殻とチューブ |
流れの形 |
逆流流 |
||||
|
|
密封式 |
酸側での溶接接続,水側でのフレンズ接続 |
||||||
|
|
材料と 仕様 |
シェル |
304L δ=10 |
|||||
|
|
|
熱移管 |
316L Φ19×2.0×6000 |
|||||
|
|
|
管状 |
304L δ=55 |
|||||
|
|
|
バフル・クロス |
304L δ=10 |
|||||
|
|
|
頭 |
Q235-B δ=12 |
|||||
|
|
フレンズ規格 |
シェルサイド |
管側 |
|||||
|
|
|
HG/T20615-2009年 クラス150 RF |
HG/T20615-2009年 クラス150 RF |
|||||
|
サイズ |
Φ1300×6594 |
|||||||
