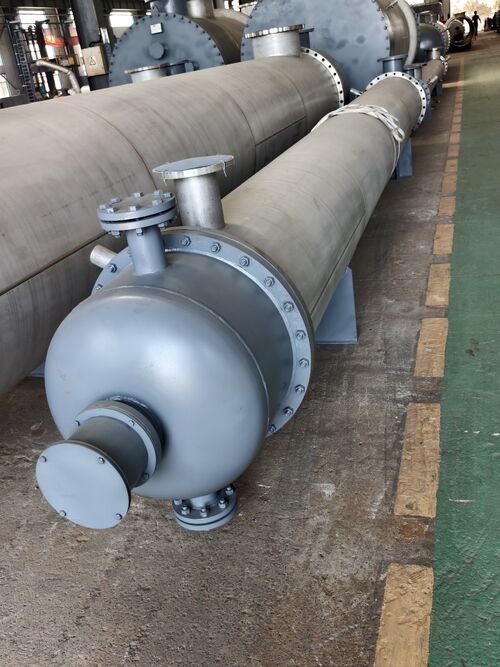

F=390 Secondo Raffreddatore Acido

Parametri del processo

Progetto

Parametri di progettazione

Parametri di prestazione

Conchiglia Lato

Tubo Lato

Conchiglia Lato

Tubo Lato

      MEDIo...UM

Nome del fluido

Acido solforico96%

Acqua di raffreddamento

Acido solforico96%

Acqua di raffreddamento

Temperatura (inlet) °C

80

33

80

33

Temperatura (uscita)°C

66

43

66

42.984

Kg/h di liquido

1599400

1599400

810000

Densità (input/output) Kg/m3

1810

1000

1810

1000

Viscosità (input/output) (cp)

7.9

0.76

7.9

0.76

Pressione di ingresso MPa

0.5

0.4

0.5

0.4

Cadute di pressione, MPa

≤ 0.07

≤ 0.06

0.07

0.003

PERFORMANCE

Quantità scambiata di calore W

️9360932.8

Tasso di flusso m/s

0.596

0.787

Coefficiente di affluenza della superficie di trasferimento di calore

1.1

Coefficiente di trasferimento di caloreW/m2 °C

745.986

Area di trasferimento di calore m2

390

    MATERIo...AL

Tipo

conchiglia e tubo

Forma del flusso

flusso controcorrente

Modulo di sigillatura

connessione di saldatura sul lato acido, connessione di flange sul lato acqueo

Materiali e Specificità

Conchiglia

304L   δ=10

tubo di trasferimento del calore

316L    Φ19×2.0×6000

Foglio di tubi

304L   δ=55

Trascinamento a sfondo

304L   δ=10

testa

Q235-B  δ=12

Standard di flange

Lato della conchiglia

Lato del tubo

HG/T20615- 2009  classe 150 RF

HG/T20615- 2009  classe 150 RF

Dimensione

Φ1300×6594
