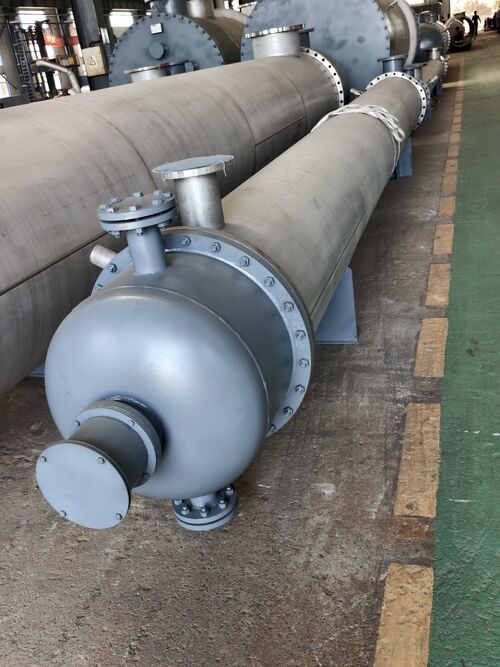

F=390 Second refroidisseur acide

Paramètres du processus

Projet

Paramètres de conception

Paramètres de performance

Coquille Côté

Tuyaux Côté

Coquille Côté

Tuyaux Côté

      MEDJe suis...UM

Nom du fluide

Acide sulfurique96%

Eau de refroidissement

Acide sulfurique96%

Eau de refroidissement

Température (entrée) °C

80

33

80

33

Température (sortie) °C

66

43

66

42.984

Poids liquide en kg/h

1599400

1599400

810000

Densité (entrée/sortie) Kg/m3

1810

1000

1810

1000

Viscosité (entrée/sortie) (cp)

7.9

0.76

7.9

0.76

Pression à l'entrée MPa

0.5

0.4

0.5

0.4

Une chute de pression. MPa

≤ 007

≤ 006

0.07

0.003

PERFJe vous en prie.RMUneNCE

Quantité échangée de chaleur W

Je ne sais pas.9360932.8

Taux de débit m/s

0.596

0.787

Coefficient d'abondance de la surface de transfert de chaleur

1.1

Coefficient de transfert de chaleurW/m2 °C

745.986

Zone de transfert de chaleur m2

390

    MUneTERJe suis...UneL

Le type

coquille et tube

La forme du débit

débit contre courant

Formulaire de scellement

connexion de soudage du côté acide, connexion de la bride du côté de l'eau

Les matériaux et spécifications

Coquille

D'autres produits   δ =10

Tubes de transfert de chaleur

autres    Φ19×2.0×6000

Feuille de tuyau

D'autres produits   δ =55

Traverser les barrières

D'autres produits   δ =10

la tête

Q235-B  δ =12

Norme de la bride

Côté coquille

Côté du tube

HG/T20615- 2009  classe 150 RF

HG/T20615- 2009  classe 150 RF

Taille

Φ1300×6594
