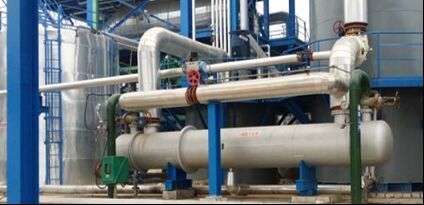

F=175 ตร.ม. เครื่องทำความเย็นกรดแห้ง

ปริมาตรกระบวนการ

โครงการ

ปริมาตรการออกแบบ

ปริมาตรการทํางาน

เปลือก ด้าน

ท่อ ด้าน

เปลือก ด้าน

ท่อ ด้าน

 MEDฉันยูM

ชื่อของของเหลว

กรดซัลฟูริก 98%

น้ําเย็น

กรดซัลฟูริก 98%

น้ําเย็น

อุณหภูมิ (ทางเข้า) °C

60

33

60

33

อุณหภูมิ (Outlet) °C

40

43

40

37.993

น้ําเหลว kg/h

128000

128000

180000

ความหนาแน่น ((ทางเข้า/ทางออก) กิโลกรัม/ม3

1791

1000

1791

1000

ความแน่น ((ทางเข้า/ทางออก) ((cp)

7.45/10.82

0.76

7.45/10.82

0.76

ความดันทางเข้า Mpa

0.3

0.25

0.3

0.25

ความดันลด Mpa

≤0.1

≤0.1

0.008

0.002

การแสดง

ปริมาณการแลกเปลี่ยนความร้อน W

รางวัล1040355.6

อัตราการไหล m/s

0.222

0.518

พันธมิตรที่อุดมไปด้วยพื้นที่โอนความร้อน

1.1

พันธมิตรการถ่ายทอดความร้อนW/m2 °C

486.36

พื้นที่โอนความร้อน m2

175

 MATERฉันAL

ประเภท

เปลือกและท่อ

รูปแบบการไหล

การไหลเวียนแบบตรงข้ามกระแส

รูปแบบประทับ

การเชื่อมต่อการปั่นในด้านกรด, การเชื่อมต่อ flange ในด้านน้ํา

วัสดุและ รายละเอียด

เปลือก

304L   δ=10

หลอดถ่ายส่งความร้อน

316L    Φ19×2.0×6000

ใบท่อ

304L   δ=55

การข้ามบัฟเฟิล

304L   δ=10

หัว

Q235-B  δ=12

มาตรฐาน flange

ด้านเปลือก

ด้านท่อ

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

ขนาด

Φ700 × 7574×1162

น้ําหนักการทํางาน

7631 กิโลกรัม

ขอบเขตการจัดส่ง

●ชุดครบ                                             ●ระบบควบคุม

●สายไฟฟ้าพิเศษ                                            ●อุปกรณ์เสริมแบบสุ่ม
