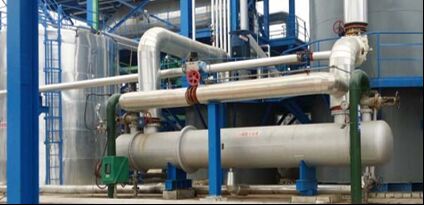

F=175m² Droge Zure Koeler

Procesparameters

Project

Ontwerpparameters

Prestatieparameters

Schelp Zijde

Buis Zijde

Schelp Zijde

Buis Zijde

 MEDIk...UM

Vloeistofnaam

Zwavelzuur 98%

Koelwater

Zwavelzuur 98%

Koelwater

Temperatuur (inlaat) °C

60

33

60

33

Temperatuur (uitlaat)°C

40

43

40

37.993

Vloeistofkg/h

128000

128000

180000

Dichtheid (inlaat/uitlaat) Kg/m3

1791

1000

1791

1000

Viscositeit (inlaat/uitlaat) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Inlaatdruk MPa

0.3

0.25

0.3

0.25

Drukdaling. MPa

≤ 0.1

≤ 0.1

0.008

0.002

Uitvoeringsvermogen

Warmte-uitwisseling W

～1040355.6

Stroompercentage m/s

0.222

0.518

Koëfficiënt van de warmteoverdracht

1.1

WarmtetransfercoëfficiëntW/m2 °C

486.36

Warmteoverdrachtgebied m2

175

 MEenTERIk...EenL

Type

Schelp en buis

De stroomvorm

Tegenstroomstroom

Verzegelingsformulier

Lasverbinding aan de zuurzijde, flensverbinding aan de waterzijde

Materialen en specificaties

Schelp

304L   δ=10

Warmtetransferbuis

316L    Φ19×2.0×6000

Tubeblaad

304L   δ=55

Buffercrossing

304L   δ=10

hoofd

Q235-B  δ=12

Flankenstandaard

Schelpzijde

De buiszijde

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Grootte

Φ700×7574×1162

Werkgewicht

7631 kg

De omvang van het aanbod

●Volledige set                                             ●Bestuurssysteem

● Speciale kabel                                            ●Willekeurige accessoires
