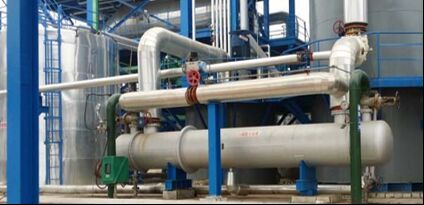

F=175m² Trockenkühler für Säure

Prozessparameter

Projekt

Designparameter

Leistungsparameter

Mantel Seite

Rohr Seite

Mantel Seite

Rohr Seite

 MEDIUM

Flüssigkeitsname

Schwefelsäure 98%

Kühlwasser

Schwefelsäure 98%

Kühlwasser

Temperatur (Einlass)  °C

60

33

60

33

Temperatur (Auslass)°C

40

43

40

37,993

Flüssigkeit Kg/h

128000

128000

180000

Dichte (Einlass/Auslass) Kg/m3

1791

1000

1791

1000

Viskosität (Einlass/Auslass) (cp)

7,45/10,82

0.76

7,45/10,82

0.76

Einlassdruck Mpa

0.3

0.25

0.3

0.25

Druckabfall, Mpa

≤0.1

≤0.1

0,008

0,002

LEISTUNG

Ausgetauschte Wärmemenge W

~1040355,6

Durchflussrate m/s

0,222

0,518

Wärmeübertragungsfläche Zustromkoeffizient

1,1

Wärmeübergangskoeffizient W/m2 °C

486,36

Wärmeübertragungsfläche m2

175

 MATERIAL

Typ

Rohrbündelwärmetauscher

Strömungsform

Gegenstrom

Dichtungsform

Schweißverbindung auf Säureseite, Flanschverbindung auf Wasserseite

Materialien und Spezifikationen

Mantel

304L δ= 10

Wärmeübertragungsrohr

316L Φ19×2,0×6000

Rohrboden

304L δ= 55

Baffle-crossing

304L δ= 10

Kopf

Q235-B δ= 12

Flanschstandard

Mantelseite

Rohrseite

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Größe

Φ700×7574×1162

Betriebsgewicht

7631 Kg

Lieferumfang

●Komplettset ●Steuersystem

●Sonderkabel ●Zubehör
