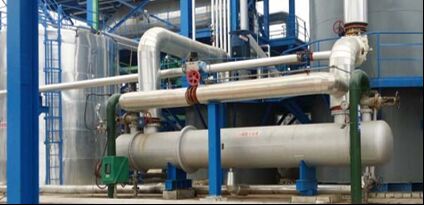

F=175m² Enfriador de ácido seco

Parámetros de proceso

Proyecto

Parámetros de diseño

Parámetros de rendimiento

Coraza Lado

Tubo Lado

Coraza Lado

Tubo Lado

 MEDIUM

Nombre del fluido

Ácido sulfúrico 98%

Agua de enfriamiento

Ácido sulfúrico 98%

Agua de enfriamiento

Temperatura (entrada) °C

60

33

60

33

Temperatura (salida)°C

40

• Juego completo3

40

37.993

Kg/h de líquido

128000

128000

180000

Densidad (entrada/salida) Kg/m3

1791

1000

1791

1000

Viscosidad (entrada/salida) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Presión de entrada Mpa

0.3

0.25

0.3

0.25

Caída de presión, Mpa

≤0.1

≤0.1

0.008

0.002

RENDIMIENTO

Cantidad de calor intercambiado W

~1040355.6

Caudal m/s

0.222

0.518

Coeficiente de afluencia del área de transferencia de calor

1.1

Coeficiente de transferencia de calorW/m2 °C

• Juego completo86.36

Área de transferencia de calor m2

175

 MATERIAL

Tipo

Coraza y tubos

Forma de flujo

Flujo a contracorriente

Forma de sellado

conexión de soldadura en el lado del ácido, conexión de brida en el lado del agua

Materiales y especificaciones

Coraza

cabezalQ235-BHG/T20592-200912

316L

Φ19×2.0Placa tubular6000Placa tubular304L

δ=

cabezalQ235-BHG/T20592-2009δ=

10

cabezalQ235-BHG/T20592-200912

Estándar de brida

Lado de la corazaLado del tuboHG/T20592-2009(

B)

PN16 DN 150

HG/T20592-2009

Φ700×7574×1162 Tamaño

Φ700×7574×1162 Peso operativo

7631 Kg

Alcance del suministro• Juego completo• Sistema de control

• Cable especial

• Accesorios aleatorios
