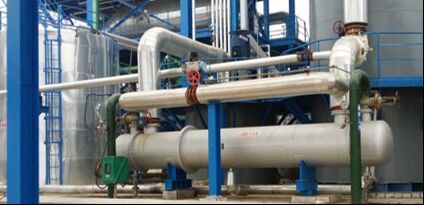

F=175m2 Refrigerador ácido seco

Parâmetros de Processo

Projeto

Parâmetros de Projeto

Parâmetros de Desempenho

Casco Lado

Tubo Lado

Casco Lado

Tubo Lado

 MEDIUM

Nome do Fluido

Ácido Sulfúrico 98%

Água de Resfriamento

Ácido Sulfúrico 98%

Água de Resfriamento

Temperatura (Entrada) °C

60

33

60

33

Temperatura (Saída)°C

40

43

40

37.993

Kg/h Líquido

128000

128000

180000

Densidade (entrada/saída) Kg/m3

1791

1000

1791

1000

Viscosidade (entrada/saída) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Pressão de entrada Mpa

0.3

0.25

0.3

0.25

Queda de pressão, Mpa

≤0.1

≤0.1

0.008

0.002

DESEMPENHO

Quantidade de calor trocado W

~1040355.6

Vazão m/s

0.222

0.518

Coeficiente de afluência da área de transferência de calor

1.1

Coeficiente de transferência de calorW/m2 °C

486.36

Área de transferência de calor m2

175

 MATERIAL

Tipo

Casco e Tubos

Forma de fluxo

Fluxo Contracorrente

Forma de vedação

conexão de solda no lado do ácido, conexão de flange no lado da água

Materiais e especificações

Casco

304L   δ=10

Tubo de transferência de calor

316L    Φ19×2.0×6000

Placa de tubo

304L   δ=55

Travessa de defletor

304L   δ=10

cabeçalho

Q235-B  δ=12

Padrão de Flange

Lado do Casco

Lado do Tubo

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Tamanho

Φ700×7574×1162

Peso operacional

7631 Kg

Escopo do fornecimento

● Conjunto completo                                             ● Sistema de controle

● Cabo especial                                            ● Acessórios aleatórios
