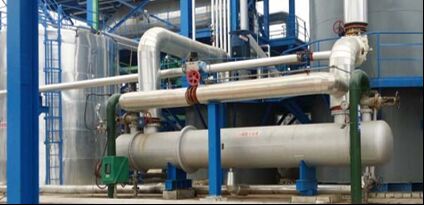

F=175m2 refroidisseur à l'acide sec

Paramètres de processus

Projet

Paramètres de conception

Paramètres de performance

Calandre Côté

Tube Côté

Calandre Côté

Tube Côté

 MEDIUM

Nom du fluide

Acide sulfurique 98%

Eau de refroidissement

Acide sulfurique 98%

Eau de refroidissement

Température (Entrée)  °C

60

33

60

33

Température (Sortie)°C

40

43

40

37.993

Kg/h liquide

128000

128000

180000

Densité (entrée/sortie) Kg/m3

1791

1000

1791

1000

Viscosité (entrée/sortie) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Pression d'entrée Mpa

0.3

0.25

0.3

0.25

Perte de charge, Mpa

≤0.1

≤0.1

0.008

0.002

PERFORMANCE

Quantité de chaleur échangée W

≈1040355.6

Débit m/s

0.222

0.518

Coefficient d'affluence de la surface de transfert de chaleur

1.1

Coefficient de transfert de chaleur W/m2 °C

486.36

Surface de transfert de chaleur m2

175

 MATERIAL

Type

Échangeur calandre et tubes

Forme d'écoulement

Contre-courant

Forme d'étanchéité

connexion par soudage côté acide, connexion par bride côté eau

Matériaux et spécifications

Calandre

304L    δ= 10

Tube d'échange thermique

316L    Φ19×2.0×6000

Plaque tubulaire

304L    δ= 55

Traversée de déflecteur

304L    δ= 10

tête

Q235-B  δ= 12

Norme de bride

Côté calandre

Côté tube

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Taille

Φ700×7574×1162

Poids en fonctionnement

7631 Kg

Portée de la fourniture

• Ensemble complet                                              • Système de contrôle

• Câble spécial                                             • Accessoires aléatoires
