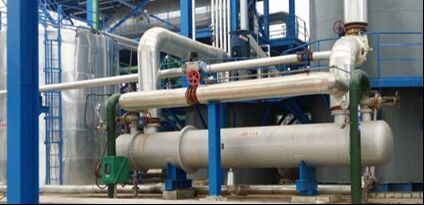

F=175m2 raffreddatore acido secco

Parametri di processo

Progetto

Parametri di progettazione

Parametri di prestazione

Corpo Lato

Tubo Lato

Corpo Lato

Tubo Lato

 MEDIUM

Nome fluido

Acido solforico 98%

Acqua di raffreddamento

Acido solforico 98%

Acqua di raffreddamento

Temperatura (ingresso) ℃

60

33

60

33

Temperatura (uscita)℃

40

43

40

37.993

Kg/h liquidi

128000

128000

180000

Densità (ingresso/uscita) Kg/m3

1791

1000

1791

1000

Viscosità (ingresso/uscita) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Pressione di ingresso Mpa

0.3

0.25

0.3

0.25

Caduta di pressione, Mpa

≤0.1

≤0.1

0.008

0.002

PRESTAZIONI

Quantità di calore scambiato W

～1040355.6

Portata m/s

0.222

0.518

Coefficiente di afflusso dell'area di scambio termico

1.1

Coefficiente di scambio termicoW/m2 ℃

486.36

Area di scambio termico m2

175

 MATERIAL

Tipo

Fascio tubiero

Forma del flusso

Flusso controcorrente

Forma di tenuta

giunzione saldata sul lato acido, giunzione flangiata sul lato acqua

Materiali e specifiche

Corpo

304L   δ=10

Tubo di scambio termico

316L    Φ19×2.0×6000

Piastra tubiera

304L   δ=55

Attraversamento deflettore

304L   δ=10

testa

Q235-B  δ=12

Standard flangia

Lato corpo

Lato tubo

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Dimensioni

Φ700×7574×1162

Peso operativo

7631 Kg

Ambito di fornitura

●Set completo                                             ●Sistema di controllo

●Cavo speciale                                            ●Accessori in dotazione
