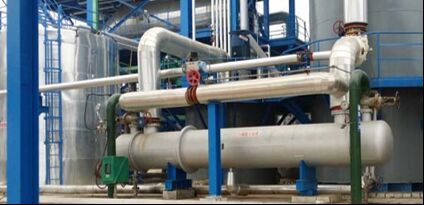

Chłodnica kwasu suchego F=175m²

Parametry procesu

Projekt

Parametry projektowe

Parametry wydajności

Skórka Strona

Rurka Strona

Skórka Strona

Rurka Strona

 MEDJa...UM

Nazwa płynu

Kwas siarkowy 98%

Woda chłodząca

Kwas siarkowy 98%

Woda chłodząca

Temperatura (wjazd) °C

60

33

60

33

Temperatura (wyjście)°C

40

43

40

37.993

Płyn kg/h

128000

128000

180000

Gęstość (wjazd/wyjazd) Kg/m3

1791

1000

1791

1000

Wiszkość (wjazd/wyjazd) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Ciśnienie wejściowe MPa

0.3

0.25

0.3

0.25

Spadek ciśnienia. MPa

≤ 0.1

≤ 0.1

0.008

0.002

WYDARZENIE

Ilość wymiany ciepła W

/1040355.6

Wpływ m/s

0.222

0.518

Współczynnik obfitości powierzchni przeniesienia ciepła

1.1

Współczynnik przenoszenia ciepłaW/m2 °C

486.36

Obszar przenoszenia ciepła m2

175

 MATERJa...AL

Rodzaj

Muszelka i rurka

Forma przepływu

Przepływ przeciwprądu

Formularz uszczelniający

połączenie spawania po stronie kwasowej, połączenie flans na stronie wodnej

Materiały i specyfikacje

Skórka

304L   δ=10

Rurka przeniesienia ciepła

316L    Φ19×2.0×6000

Tłuszcz

304L   δ=55

Przejazd na skrzyżowanie

304L   δ=10

głowa

Q235-B  δ=12

Standardowy brzeg

Strona powłoki

Strona rury

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Wielkość

Φ700×7574×1162

Masa robocza

7631 kg

Zakres dostaw

●Kompletny zestaw                                             ●System sterowania

● Specjalny kabel                                            ●Wykorzystanie przypadkowych akcesoriów
