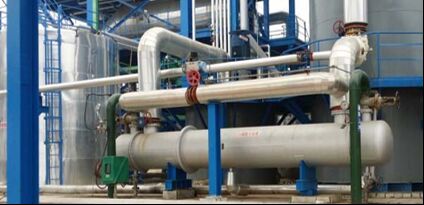

F=175m² Pendingin Asam Kering

Parameter proses

Proyek

Parameter desain

Parameter kinerja

Kerang Sisi

Tabung Sisi

Kerang Sisi

Tabung Sisi

 MEDAkuUM

Nama cairan

Asam sulfat 98%

Air pendingin

Asam sulfat 98%

Air pendingin

Suhu (Inlet) °C

60

33

60

33

Suhu (Outlet)°C

40

43

40

37.993

Cairan Kg/h

128000

128000

180000

Densitas (masuk/keluar) Kg/m3

1791

1000

1791

1000

Viskositas (inlet/outlet) (cp)

7.45/10.82

0.76

7.45/10.82

0.76

Tekanan masuk MPa

0.3

0.25

0.3

0.25

Penurunan tekanan, MPa

≤ 0.1

≤ 0.1

0.008

0.002

Kinerja

Jumlah pertukaran panas W

️1040355.6

Tingkat aliran m/s

0.222

0.518

Koefisien luas transfer panas

1.1

Koefisien transfer panasW/m2 °C

486.36

Daerah transfer panas m2

175

 MATERAkuAL

Jenis

Kerang dan Tabung

Bentuk aliran

Aliran lawan arus

Bentuk penyegelan

sambungan las di sisi asam, sambungan flange di sisi air

Bahan dan spesifikasi

Kerang

304L   δ=10

Tabung transfer panas

316L    Φ19×2.0×6000

Lembar tabung

304L   δ=55

Baffle crossing

304L   δ=10

kepala

Q235-B  δ=12

Standar Flange

Sisi Kerang

Sisi tabung

HG/T20592-2009(B) PN16 DN 150

HG/T20592-2009(B) PN10 DN 200

Ukuran

Φ700×7574×1162

Berat operasi

7631 Kg

Lingkup pasokan

●Set lengkap                                             ●Sistem kontrol

●Kabel khusus                                            ●Aksesoris acak
