10 MPa Tiefsee-Umgebungssimulationstestsystem-Projekt

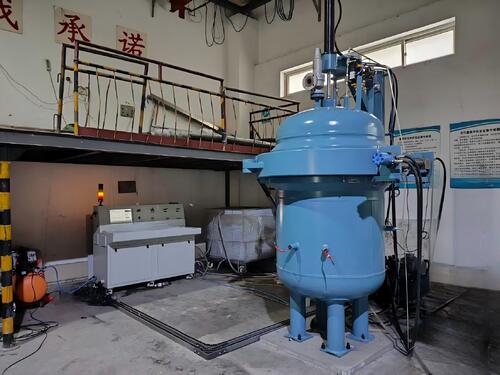

     10 MPa Tiefsee-Umgebungssimulations-Testsystem, Modell CDI-PT-A-D-10. Dieser vertikale Autoklav führt externe hydrostatische Druckfestigkeitsprüfungen für über zwanzig Arten von großen Schalenabschnitten durch, ausgelegt für maximal 10 MPa mit 700–1000 jährlichen Testzyklen. Er integriert hydraulische Deckelbetätigung, Druckbeaufschlagungs-/Druckentlastungseinheit, Hochdruckbehälter, akustischen/visuellen Alarm, Wasserhandhabungssystem, SPS-Steuerung und Datenerfassung. Der Q345R-Druckbehälter hat einen Innendurchmesser von 1000 mm und eine effektive Höhe von 4000 mm und nimmt Prüfstücke bis zu Ø535 mm × 2200 mm auf. Der hydraulische Schnellöffnungsdeckel mit Sicherheitsverriegelung kann innerhalb von 20 Minuten geöffnet werden. Das Druckbeaufschlagungssystem verwendet eine italienische Interpump-Kolbenpumpe mit Frequenzregelung, gestufter Druckbeaufschlagung und automatischer Druckkompensation. Das Steuerungssystem basiert auf Advantech IPC und Siemens S7-200 SMART SPS und unterstützt die Anzeige von Echtzeit-Zeit-Druck-Kurven, automatische Datenaufzeichnung, Export in mehreren Formaten, Fehlerdiagnose und Notdruckentlastung. Alle Standard-Druckpunkte werden mit metrologischen Zertifikaten von Drittanbietern geliefert.
