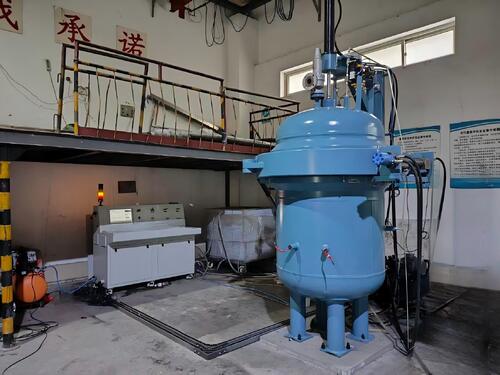

Projet de système de test de simulation d'environnement en eaux profondes de 10 MPa

Système d'essai de simulation de l'environnement en haute mer de 10 MPa, modèle CDI-PT-A-D-10.Cette autoclave verticale effectue des essais de résistance à la pression hydrostatique externe pour plus de vingt types de grandes sections de coquille, à une pression nominale maximale de 10 MPa avec 700 à 1000 cycles d'essai annuels.Il intègre l'actionnement hydraulique du couvercle, unité de pressurisation/dépressurisation, récipient haute pression, alarme audiovisuelle, système de traitement de l'eau, commande PLC et acquisition de données.Le récipient sous pression Q345R a un diamètre intérieur de 1000 mm et une hauteur effective de 4000 mm., acceptant des éprouvettes jusqu'à Ø535 mm × 2200 mm. Le couvercle hydraulique à ouverture rapide avec verrouillage de sécurité peut être ouvert en 20 minutes.Le système de pressurisation utilise une pompe à piston italienne Interpump avec régulation de fréquence variableLe système de commande est construit sur le PCI Advantech et le S7-200 SMART PLC de Siemens, prenant en charge l'affichage en temps réel de la courbe de pression.enregistrement automatique des donnéesTous les points de pression standard sont fournis avec des certificats métrologiques de tiers.
