Sistema de Projeto de Teste de Simulação de Ambiente de Mar Profundo de 10 MPa

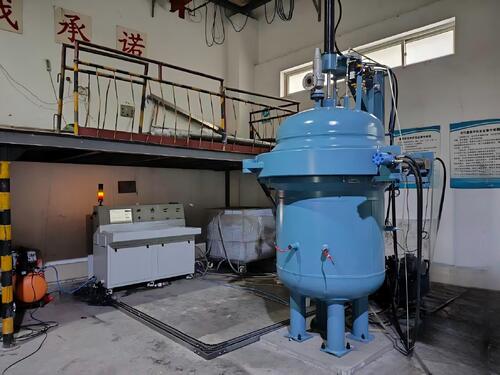

     Sistema de Teste de Simulação de Ambiente de Mar Profundo de 10 MPa, Modelo CDI-PT-A-D-10. Este autoclave vertical realiza testes de resistência à pressão hidrostática externa para mais de vinte tipos de seções de casco grandes, classificado em um máximo de 10 MPa com 700–1000 ciclos de teste anuais. Ele integra atuação hidráulica da tampa, unidade de pressurização/despressurização, vaso de alta pressão, alarme sonoro-visual, sistema de manuseio de água, controle PLC e aquisição de dados. O vaso de pressão Q345R tem um diâmetro interno de 1000 mm e altura efetiva de 4000 mm, aceitando peças de teste de até Ø535 mm × 2200 mm. A tampa hidráulica de abertura rápida com intertravamento de segurança pode ser aberta em até 20 minutos. O sistema de pressurização utiliza uma bomba de pistão Interpump italiana com controle de frequência variável, pressurização em estágios e compensação automática de pressão. O sistema de controle é construído em IPC Advantech e PLC Siemens S7-200 SMART, suportando exibição em tempo real da curva tempo-pressão, gravação automática de dados, exportação em vários formatos, diagnóstico de falhas e alívio de pressão de emergência. Todos os pontos de pressão padrão vêm com certificados metrológicos de terceiros.
