Name: Resfriador de Ácido com Proteção Anódica e Carcaça e Tubo com Prevenção de Corrosão
Brand: Jiangsu Carpe Diem Ocean Equipment Co., Ltd.
Availability: InStock

Características Galeria Descrição de produto Converse agora

Características

Especificações

Destacar:

Resfriador de Ácido com Proteção Anódica

Prevenção de Corrosão em Resfriador de Ácido

Resfriador de Ácido Seco de Carcaça e Tubo

Informação básica

Condições de Pagamento e Envio

Galeria

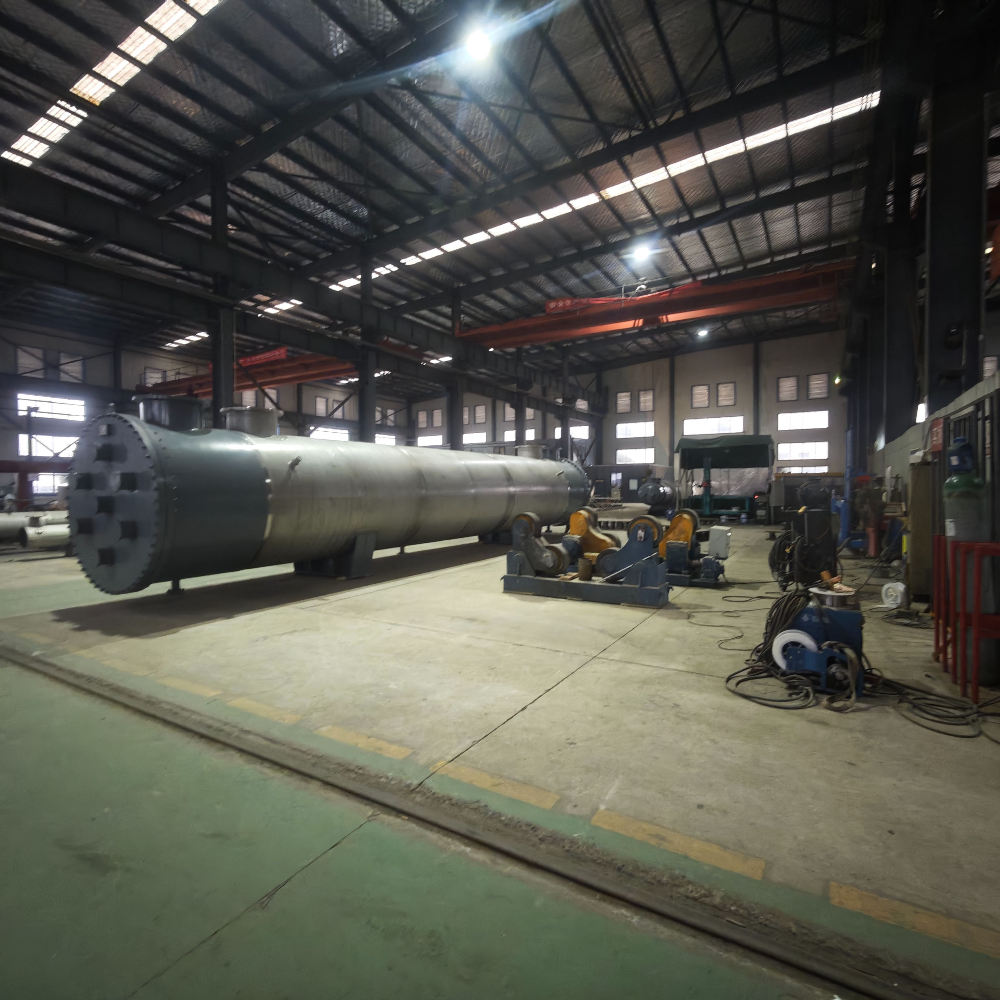

Resfriador de Ácido com Proteção Anódica e Carcaça e Tubo com Prevenção de Corrosão

Descrição de produto

Resfriador de Ácido com Proteção Anódica com Prevenção de Corrosão, Vida Útil Prolongada do Equipamento e Transmissão Térmica Eficiente para Plantas de Ácido Sulfúrico Primeiro Resfriador de Ácido de Absorção

Parâmetros de processo
Projeto		Parâmetros de projeto			Parâmetros de desempenho
		Lado da Carcaça	Lado do Tubo		Lado da Carcaça	Lado do Tubo
MEIO	Nome do fluido	Ácido Sulfúrico 98,5%	Água Desmineralizada		Ácido Sulfúrico 98,5%	Água de Resfriamento
	Temperatura (Entrada) ℃	80	45		80	45
	Temperatura (Saída)℃	72			72	68,522
	Kg/h Líquido	1791000	220000		1791000	220000
	Densidade (entrada/saída) Kg/m3	1791	1000		1791	1000
	Viscosidade (entrada/saída) (cp)	7,45/10,82	0,76		7,45/10,82	0,76
	Pressão de entrada Mpa	0,4	0,3		0,4	0,3
	Queda de pressão, Mpa	≤0,1	≤0,1		0,072	0,002
DESEMPENHO	Quantidade de calor trocado W				～5989900,0
	Taxa de fluxo m/s				0,590		0,411
	Coeficiente afluente da área de transferência de calor				1,1
	Coeficiente de transferência de calor W/m2 ℃				959,367
	Área de transferência de calor m2				410
MATERIAL	Tipo	casco e tubo			Forma do fluxo			Fluxo contra-corrente
	Forma de vedação	conexão de solda no lado do ácido, conexão de flange no lado da água
	Materiais e especificações	casco		304L δ= 10
		Tubo de transferência de calor		316L Φ19×2,0×6000
		Placa de tubos		304L δ= 55
		Travessa de defletor		304L δ= 10
		cabeça		Q235-B δ= 12
	Padrão de flange	Lado da Carcaça			Lado do Tubo
		HG/T20592-2009(B) PN16 DN 600			HG/T20592-2009(B) PN10 DN 200
Tamanho		Φ1400×5794×1878
Peso operacional		17761 Kg
Escopo do fornecimento		●Conjunto completo ●Sistema de controle ●Cabo especial ●Acessórios aleatórios

Resfriador de Ácido com Proteção Anódica

Jiangsu Carpe Diem Ocean Equipment Co., Ltd. é especializada em engenharia e fornecimento de tecnologias avançadas de transferência de calor para aplicações de processamento químico, com especialização em Resfriadores de Ácido Sulfúrico com Proteção Anódica. Este equipamento é essencial para garantir um desempenho seguro, eficiente e sustentado em plantas modernas de ácido sulfúrico.

Visão Geral do Produto

O Resfriador de Ácido Sulfúrico com Proteção Anódica é um trocador de calor casco-tubo projetado para reduzir a temperatura do ácido sulfúrico concentrado (geralmente de 93% a 99% de concentração) nas seções de secagem e absorção de instalações de processo de contato. O sistema supera a natureza agressiva do ácido concentrado aquecido através da tecnologia de proteção anódica, que mantém os componentes de aço inoxidável em um estado passivo e não corrosivo.

Princípios de Operação Técnica

O sistema opera com base em princípios de proteção anódica, onde os componentes de aço inoxidável funcionam como ânodo e são mantidos em um potencial elétrico específico dentro de sua faixa passiva. Isso é alcançado através de um sistema catódico (cátodos estendidos através da carcaça ou cátodos tipo pino em bocais) operando em conjunto com um eletrodo de referência e um potenciostato que regula a fonte de alimentação CC.

Formação de Camada de Óxido: Corrente direta de baixa intensidade promove o desenvolvimento de um revestimento de óxido durável em todas as superfícies molhadas, reduzindo as taxas de corrosão em várias ordens de magnitude
Monitoramento e Ajuste de Tensão: Monitoramento contínuo do potencial eletroquímico entre o aço e o eletrodo de referência, com ajustes de corrente em tempo real para manter condições passivas ideais
Projeto Estrutural: Projetado para acomodar tensões térmicas com arranjos de defletores baseados em hastes que limitam a vibração dos tubos enquanto aumentam os coeficientes de transferência de calor

Principais Vantagens

Proteção Superior contra Corrosão: A proteção anódica reduz significativamente o ataque corrosivo, permitindo que aços inoxidáveis austeníticos tenham um desempenho confiável em ambientes agressivos
Vida Útil Prolongada do Equipamento: Preservação sustentada do filme de óxido passivo protege contra a degradação química, resultando em uma vida útil significativamente mais longa
Transferência de Calor Eficiente: A configuração do sistema promove o fluxo turbulento de ácido e emprega superfícies de transferência de calor de alta eficiência para um controle preciso do processo
Confiabilidade Operacional: Parâmetros de proteção consistentes e capacidades avançadas de monitoramento minimizam vazamentos de ácido e paradas não planejadas
Capacidade de Recuperação de Calor: Permite operação segura em temperaturas elevadas (até 160°C ou mais), suportando a captura valiosa de calor residual

Jiangsu Carpe Diem Ocean Equipment Co., Ltd. fornece esses sistemas de resfriamento de alto desempenho, entregando equipamentos duráveis e de baixa manutenção projetados para atender às rigorosas demandas da produção de ácido sulfúrico em larga escala.
