Name: Resfriador de Ácido Seco Resistente à Corrosão com Tubos e Carcaça com Proteção Anódica
Brand: Jiangsu Carpe Diem Ocean Equipment Co., Ltd.
SKU: CD-001
Availability: InStock

Características Galeria Descrição de produto Converse agora

Características

Especificações

Destacar:

Resfriador de ácido seco resistente à corrosão

Resfriador de ácido seco com proteção anódica

Resfriador de ácido sulfúrico de tubos e carcaça

Informação básica

Lugar de origem: China

Marca: Carpe Diem

Número do modelo: CD-001

Condições de Pagamento e Envio

Detalhes da embalagem: nu

Tempo de entrega: 60 dias úteis

Termos de pagamento: T/T

Habilidade da fonte: 1000/ano

Galeria

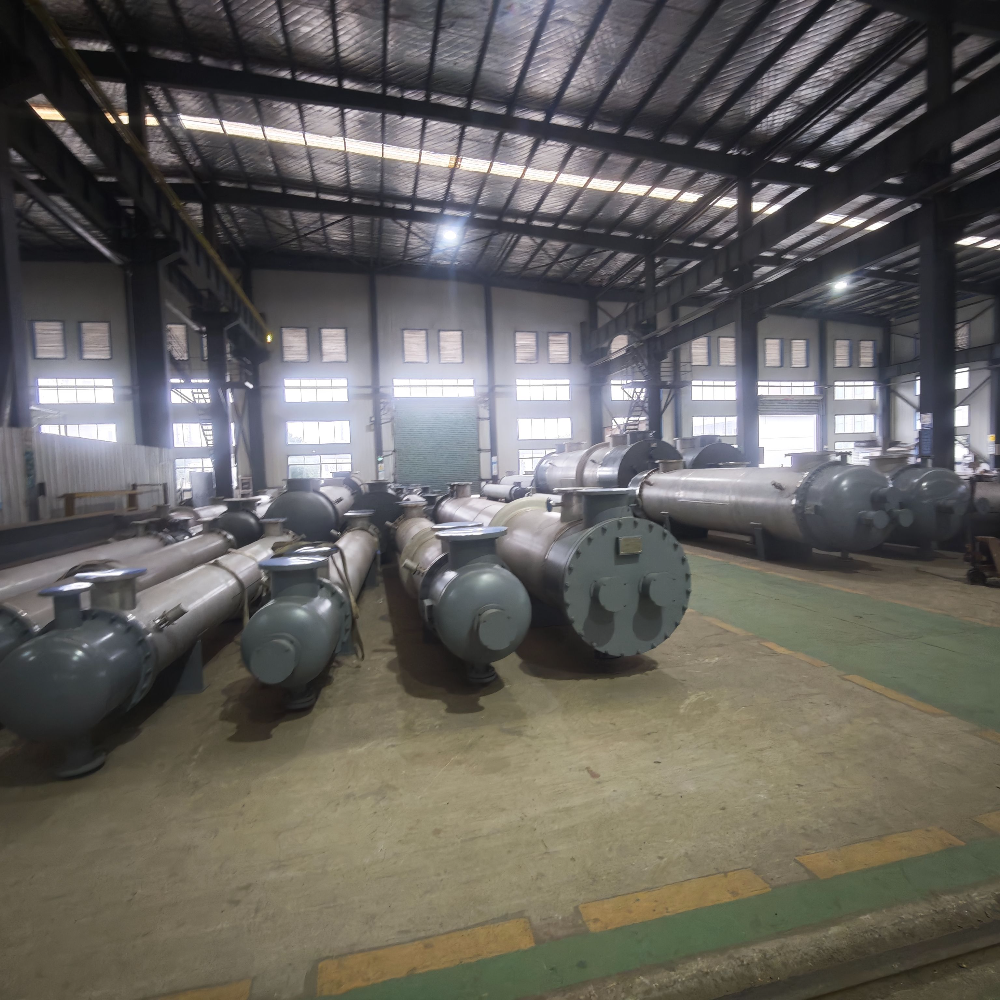

Resfriador de Ácido Seco Resistente à Corrosão com Tubos e Carcaça com Proteção Anódica

Descrição de produto

Refrigerador anodicamente protegido resistente à corrosão com duração de serviço prolongada e melhor transmissão térmica para o processamento de ácido sulfúrico Refrigerador de ácido de primeira absorção

Parâmetros do processo
Projeto		Parâmetros de projeto			Parâmetros de desempenho
		Lado da concha	Lado do tubo		Lado da concha	Lado do tubo
Médio	Nome do fluido	Ácido sulfúrico 980,5%	Água de arrefecimento		Ácido sulfúrico 980,5%	Água de arrefecimento
	Temperatura (entrada) °C	96	33		96	33
	Temperatura (saída)°C	70	43		70	42.98
	Kg líquido/h	2377100			2377100	2360000
	Densidade ((entrada/saída) Kg/m3	1840	1000		1840	1000
	Viscosidade ((entrada/saída) ((cp)	7.9	0.76		7.9	0.76
	Pressão de entrada Mpa	0.5	0.4		0.5	0.4
	Queda de pressão, Mpa	≤ 0.07	≤ 0.06		0.07	0.005
Performance	Quantidade de troca de calor W				¥27262695.8
	Taxa de fluxo m/s				0.581		1.018
	Coeficiente da área de transferência de calor				1.15
	Coeficiente de transferência de calorW/m2 °C				796.315
	Área de transferência de calor m2				875
Materiais	Tipo	Concha e tubo			A forma de fluxo			fluxo contracorrente
	Formulário de vedação	ligação de soldagem no lado ácido, ligação de flange no lado de água
	Materiais e especificações	concha		316L δ= 16
		Tubos de transferência de calor		316L Φ19.05×1.65×4500
		Folha de tubos		316L δ= 75
		Passagem de deflexão		316L δ= 16
		cabeça		316L δ= 75
	Padrão de flange	Lado da concha			Lado do tubo
		HG/T20615-2009 classe150 RF			HG/T20615-2009 classe150 RF
Tamanho		Φ2000 × 7614 × 2582
Peso operacional		34887 Kg
O âmbito do fornecimento		●Conjunto completo ●Sistema de controlo ●Cabos especiais ●Acessórios aleatórios

Refrigerador protegido por anodo

Jiangsu Carpe Diem Ocean Equipment Co., Ltd.

Especializado em engenharia de sistemas sofisticados de troca térmica para aplicações da indústria química, com proficiência concentrada em refrigeradores de ácido sulfúrico de proteção por ânodo.Este equipamento desempenha um papel central na facilitação de, desempenho eficaz e duradouro em todas as instalações de fabricação de ácido sulfúrico contemporâneo.

Visão geral do produto

The Anode Protection Sulfuric Acid Cooler is a shell-and-tube heat exchanger specifically engineered to decrease the temperature of concentrated sulfuric acid (typically 93% to 99%) throughout the drying and absorption stages of contact process facilitiesO sistema supera a natureza agressiva do ácido concentrado aquecido através da tecnologia de protecção anódica, garantindo que os componentes de aço inoxidável permaneçam num estado passivo e não corrosão.

Princípios técnicos e funcionamento

Mecanismo de protecção anódica

O princípio central utiliza proteção anódica onde as superfícies de aço inoxidável (agindo como o ânodo) são mantidas em um potencial elétrico designado dentro de sua "região passiva"." This is accomplished through cathodic configurations—either extended cathodes running through the shell or pin-shaped cathodes installed into nozzles—operating jointly with a reference electrode and potentiostat that governs DC power delivery.

Formação da camada protetora:Uma corrente contínua mínima inicia a formação de um revestimento de óxido resistente em todas as superfícies internas,que serve como uma barreira de proteção que reduz as taxas de corrosão em várias ordens de magnitude.
Monitorização e ajustamento contínuos:O potencial elétrico entre o aço e o elétrodo de referência é monitorizado continuamente.O mecanismo de ajuste implementa correções contínuas para manter o metal com segurança dentro da zona passiva, evitando a degradação ativa e a deterioração transpassiva.
Projeto estrutural otimizado:Projetado com características como defletores de barra para limitar a vibração do tubo, ao mesmo tempo em que aumenta a eficiência da transferência de calor em ambientes de processamento exigentes.

Principais benefícios e características de desempenho

Controle de corrosão fiável:Reduz substancialmente a erosão química, permitindo que os aços inoxidáveis austeníticos operem de forma fiável em ambientes onde normalmente seriam insuficientes, garantindo a segurança operacional ininterrupta.
Extensão da vida útil:A manutenção constante da camada de óxido passivo protege contra a degradação química, oferecendo uma vida útil operacional significativamente mais longa em comparação com alternativas não protegidas.
Transferência de calor melhorada:A configuração do sistema promove o movimento de ácidos turbulentos e utiliza superfícies de transferência de calor de alta eficiência para controle preciso da temperatura e uso econômico de energia.
Integridade do sistema:Os parâmetros de protecção estáveis e os mecanismos de monitorização abrangentes, incluindo as funções de diagnóstico remoto, reduzem significativamente o risco de fugas de ácido e paradas não planeadas.
Capacidade de recuperação térmica:A operação segura a temperaturas elevadas (até 160°C ou mais) facilita a recolha de calor residual valioso, melhorando a eficiência térmica global das instalações de ácido sulfúrico.

Jiangsu Carpe Diem Ocean Equipment Co., Ltd. fornece estes sistemas de refrigeração de alto calibre, garantindo que os clientes beneficiem de resistentes,Equipamento de baixa manutenção construído para satisfazer as exigências rigorosas das operações de processamento de ácido sulfúrico em larga escala.
