Name: Mitigação de Corrosão Recuperação de Calor Residual Proteção Anódica Resfriador de Ácido Sulfúrico
Brand: Jiangsu Carpe Diem Ocean Equipment Co., Ltd.
SKU: CD-001
Availability: InStock

Características Galeria Descrição de produto Converse agora

Características

Especificações

Destacar:

Resfriador de Ácido com Proteção Anódica

refrigerador de ácido sulfúrico

Mitigação de Corrosão Resfriador de Ácido Sulfúrico

Informação básica

Lugar de origem: China

Marca: Carpe Diem

Número do modelo: CD-001

Condições de Pagamento e Envio

Detalhes da embalagem: nu

Tempo de entrega: 60 dias úteis

Termos de pagamento: T/T

Habilidade da fonte: 1000/ano

Galeria

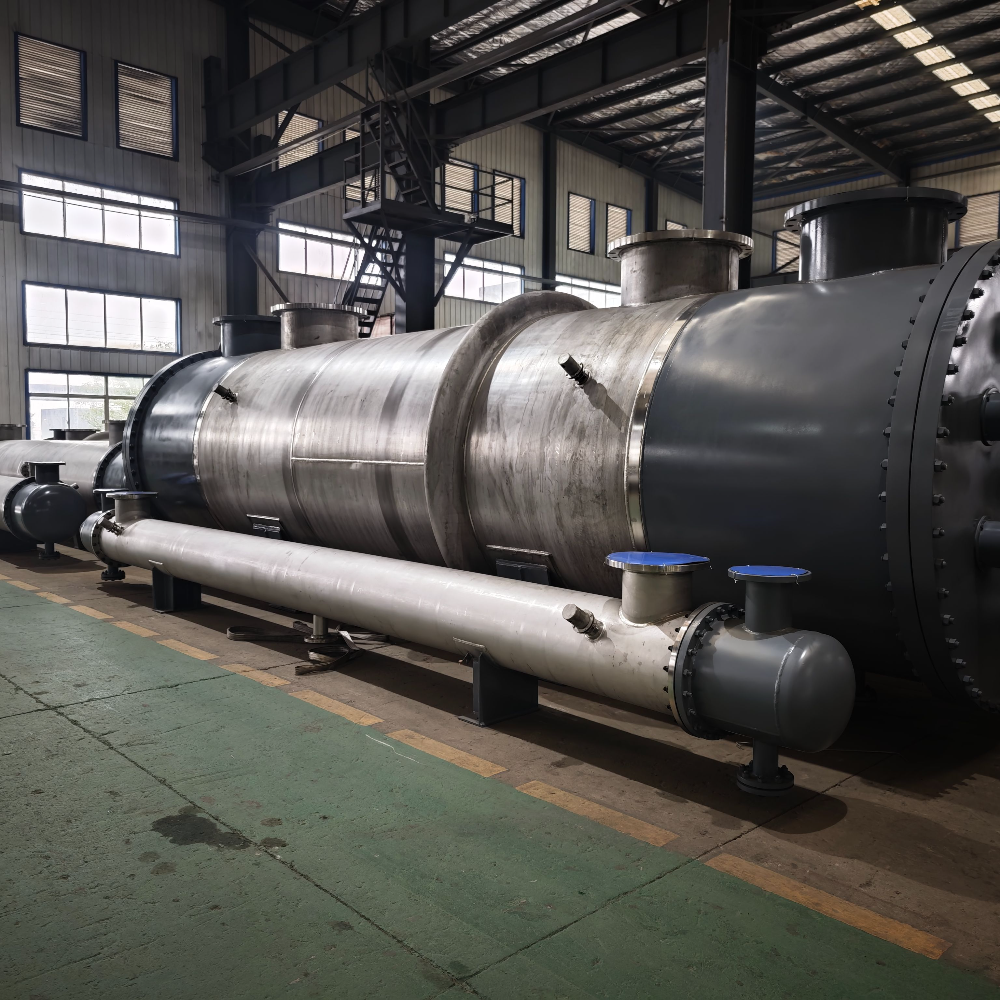

Mitigação de Corrosão Recuperação de Calor Residual Proteção Anódica Resfriador de Ácido Sulfúrico

Descrição de produto

Resfriador de Ácido Sulfúrico com Proteção Anódica com Mitigação de Corrosão e Recuperação de Calor Residual para Processamento Químico Primeiro Resfriador de Ácido de Absorção

Parâmetros de processo
Projeto		Parâmetros de projeto			Parâmetros de desempenho
		Lado da Carcaça	Lado do Tubo		Lado da Carcaça	Lado do Tubo
MEIO	Nome do fluido	Ácido Sulfúrico 98,5%	Água de Resfriamento		Ácido Sulfúrico 98,5%	Água de Resfriamento
	Temperatura (Entrada) °C	87,3	33		87,3	33
	Temperatura (Saída) °C	70	41		70	40,979
	Kg/h de Líquido	1331286			1331286	1100000
	Densidade (entrada/saída) Kg/m³	1783	1000		1783	1000
	Viscosidade (entrada/saída) (cP)	5,04	0,76		5,04	0,76
	Pressão de entrada MPa	0,54	0,3		0,54	0,3
	Queda de pressão, MPa	≤0,1	≤0,1		0,073	0,02
DESEMPENHO	Quantidade de calor trocado W				≈10159339,3
	Taxa de fluxo m/s				0,584		1,896
	Coeficiente de afluência da área de transferência de calor				1,1
	Coeficiente de transferência de calor W/m² °C				936,325
	Área de transferência de calor m²				290
MATERIAL	Tipo	casco e tubo			Forma do fluxo			fluxo contra-corrente
	Forma de vedação	conexão de solda no lado do ácido, conexão de flange no lado da água
	Materiais e especificações	casco		304L δ= 10
		Tubo de transferência de calor		316L Φ19×2,0×6000
		Placa de tubos		304L δ= 55
		Travessa de defletor		304L δ= 10
		cabeça		Q235-B δ= 12
	Padrão de flange	Lado da Carcaça			Lado do Tubo
		HG/T20592-2009(B) PN10 DN 500			HG/T20592-2009(B) PN10 DN 500
Tamanho		Φ1100×7834×1570
Peso operacional		15719 Kg
Escopo de fornecimento		●Conjunto completo ●Sistema de controle ●Cabo especial ●Acessórios de série

Resfriador de Ácido

Jiangsu Carpe Diem Ocean Equipment Co., Ltd. é especializada no desenvolvimento de soluções avançadas de transferência de calor para aplicações de processamento químico, com experiência em Resfriadores de Ácido Sulfúrico com Proteção Anódica. Este equipamento essencial garante uma operação segura, eficaz e sustentada em plantas modernas de ácido sulfúrico.

Visão Geral do Produto

O Resfriador de Ácido Sulfúrico com Proteção Anódica é um trocador de calor casco-tubo projetado para reduzir a temperatura do ácido sulfúrico concentrado (93% a 99%) nas seções de secagem e absorção de instalações de processo de contato. Este sistema aborda a natureza altamente agressiva do ácido concentrado quente através da tecnologia de proteção anódica, que mantém o aço inoxidável em um estado passivo e não corrosivo.

Princípios Operacionais e Implementação Técnica

Esta tecnologia utiliza proteção anódica, onde os componentes de aço inoxidável (ânodo) são mantidos em um potencial controlado dentro de sua faixa passiva designada. Isso é alcançado através de configurações catódicas — cátodos estendidos através da carcaça ou cátodos tipo pino em bocais — trabalhando com um eletrodo de referência e um potenciostato que governa a fonte de alimentação CC.

Formação de Camada Passiva: Corrente contínua de baixa voltagem induz um filme de óxido durável em todas as superfícies molhadas, reduzindo as taxas de corrosão em várias ordens de magnitude.
Gerenciamento de Potencial: Monitoramento contínuo do potencial eletroquímico entre o aço e o eletrodo de referência, com ajustes dinâmicos de corrente para manter o metal dentro da região passiva.
Projeto de Engenharia: Estruturalmente projetado para acomodar tensões térmicas com elementos avançados como arranjos de defletores tipo haste que reduzem a vibração dos tubos enquanto melhoram os coeficientes de transferência de calor.

Principais Pontos Fortes e Benefícios

Mitigação Robusta de Corrosão: Reduz substancialmente o ataque corrosivo, permitindo que aços inoxidáveis austeníticos tenham um desempenho confiável em ambientes agressivos.
Vida Útil Operacional Prolongada: Preservação consistente do filme de óxido passivo protege contra degradação química, prolongando significativamente a vida útil.
Desempenho Térmico Superior: Promove fluxo turbulento de ácido e integra superfícies de transferência de calor de alta eficiência para regulação precisa do processo.
Confiabilidade Aprimorada do Sistema: Mantém parâmetros de proteção estáveis com recursos de monitoramento sofisticados para reduzir vazamentos de ácido e interrupções não planejadas.
Recuperação de Calor Residual: Permite operação segura em temperaturas elevadas (até 160°C ou mais), facilitando a captura valiosa de calor residual para melhor eficiência energética.

Jiangsu Carpe Diem Ocean Equipment Co., Ltd. fornece essas soluções de resfriamento de alta integridade, oferecendo equipamentos duráveis e de baixa manutenção projetados para atender às rigorosas demandas da produção de ácido sulfúrico em larga escala.
